电力系统由发电机、变压器、母线、输配电线路及用电设备组成。各电气元件及系统通常处于正常运行状态，但也可能出现故障或异常运行状态。

随着电力系统的规模越来越大，结构越来越复杂，故障产生不可避免。正确的故障处置应做到控制事态、保护现场、及时汇报。

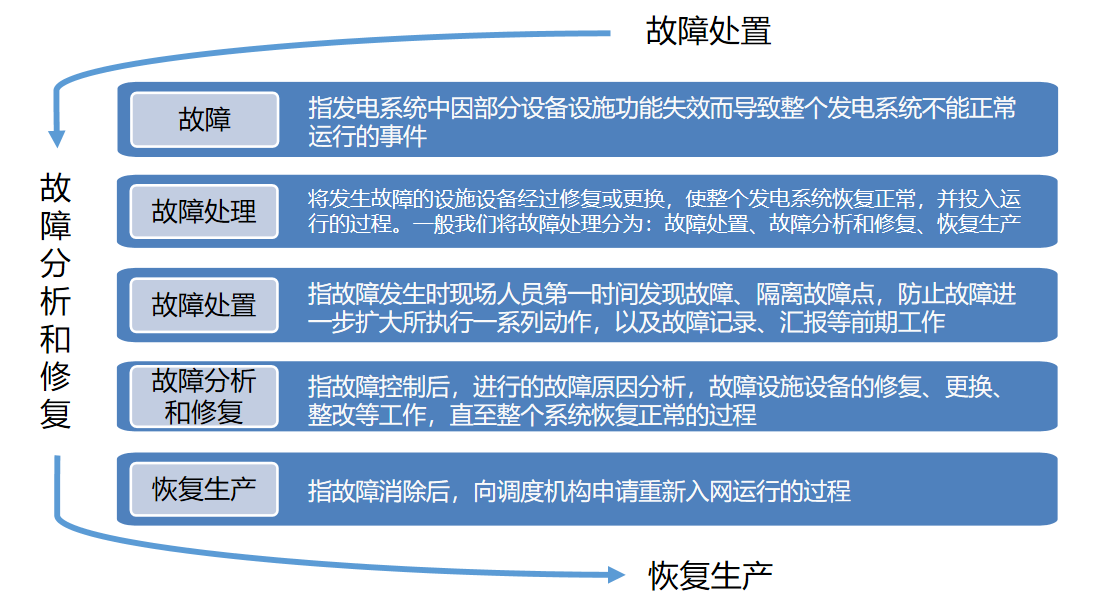

一、故障处理模型-事项

二、故障处理模型-角色

三、常见问题及原因

1-角色职责不清楚。电站人员对自己在故障处置过程中的角色和职责不清晰，容易在实际中产生混乱或错位

2-经验不足。现场运行值班人员对故障处置经验不足与调度沟通经验不足。

3-管理及培训不充分不完善。电站管理方在故障应对预案、处置措施、处置卡不完善，造成实际中的错误操作。同时也存在培训不充分的问题

四、明确岗位职责

●值长

值长是现场处置第一责任人

1.组织指挥其他运行维护人员按规程开展处置工作，

2.向上级汇报故障情况

3.向调度汇报

●运行值班员

1.服从现场责任人的调度安排

2.记录保护动作事件

3.记录各设备的断路器的实际位置等

●设备运检员

1.服从现场责任人的调度安排，

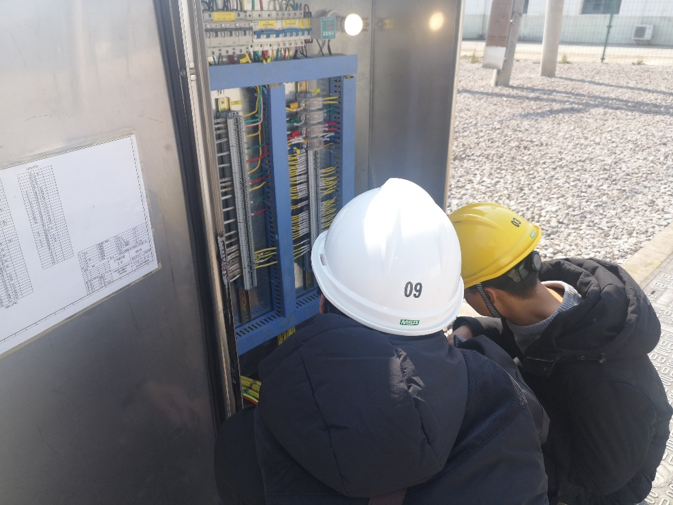

2.检查设备状态

3.查找故障的设备故障点

●外委运维

1.立即派人到现场开展故障维护

2.检查设备状态

3.查找故障点

五、故障处置五步法

●第一步：控制事故 设备检查

人员：值长、运行值班员、运检员

1.消除故障危害

2.检查一次设备状态。

3.根据保护动作情况检查相关断路器分合闸情况

●第二步：记录保护动作状态

人员：值长、运行值班员

1.记录事故跳闸动作后事件表（中控室）

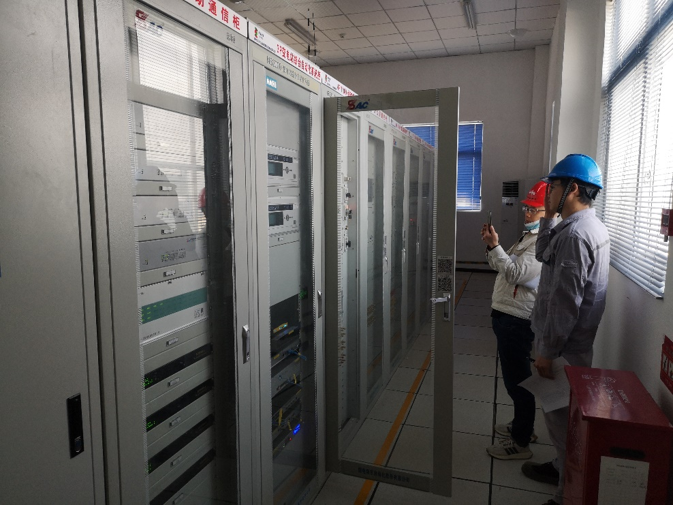

2.记录事故跳闸后保护屏上保护装置及操作箱信号灯状态，保护压板、切换开关、空气开关等的位置（中控室保护屏装置）

3.记录各相关断路器位置（GIS室和KIS：汇控柜位置指示及断路器实际位置）。

●第三步：打印拷贝

人员：值长、运行值班员

1.保护装置动作后，其动作信号至少应由两人共同检查，准确记录无误后打印报告，

2.按下复归按钮，保护复归

3.用U盘拷贝需要的文件，确认拷贝完成

●第四步：向调度汇报

人员：值长

1.向调度汇报故障情况

2.根据调令操作开关状态

●第五步：向上级汇报

人员：值长

1.电站值班人员向站长进行汇报，若梯级调度，同时向梯调调度员汇报

2.电站站长向本部门主任汇报

3.部门主任将事故相关情况汇报给分管领导

六、故障案例

故障现象：

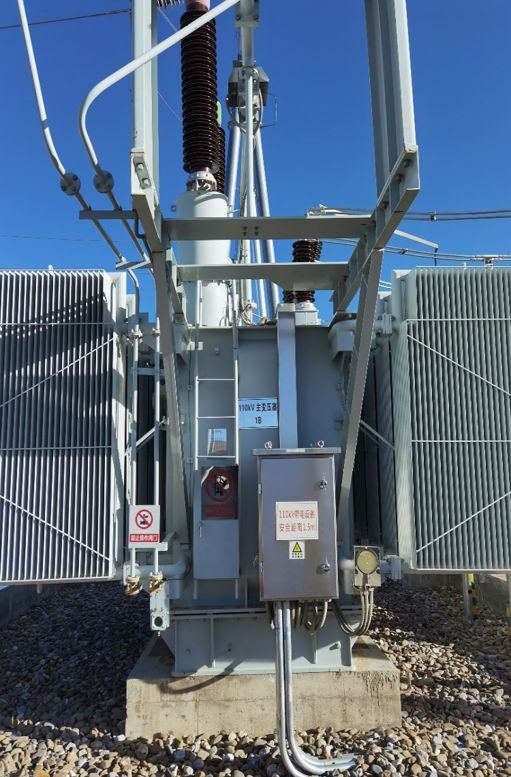

风电场，运行正常，突然值班人员发现后台告警：主变高压侧控制回路断线、主变三相非同期信号，主变高压侧开关跳闸。该站只有1台主变，因此该站所有负荷脱网。

第一步：控制事故，检查设备

1.当班值长立即电话告知站长主变故障，

2.运检员立即去检查故障设备（主变），以及其他设备的状态，查找有无明显的故障点。

3.运行值班员和值长一起到主变间隔检查，核实并记录主变间隔所有开关位置，接着再检查并记录站内母线、线路开关、35kV开关的位置，是否与监控系统的状态一致

第二步：记录保护，动作状态

1.值长与运行值班员一起在中控室调看跳闸动作事件表，调看故障录波

2.记录事故跳闸后保护屏上保护装置及操作箱信号灯状态，保护压板、切换开关、空气开关等的位置

3.记录各相关断路器位置

第三步：打印拷贝

1.值长和运行值班员一起打印故障录波和保护动作报告

2.按下复归按钮，保护复归

3.再用U盘将故障录波和事件表拷贝复制

第四步：向调度汇报

1.值长向调度汇报故障情况

2.按调令依次倒厂用电，主变低压侧开关转热备用，主变高压侧开关转冷备用。值长分别操作完毕后向调度回令

第五步：向上级汇报

值长向站长汇报故障和处置情况

七、应知应会
